矩形膜盒压力表

  • 咨询热线:0517-86983131
  • 产品详情

  • 联系我们

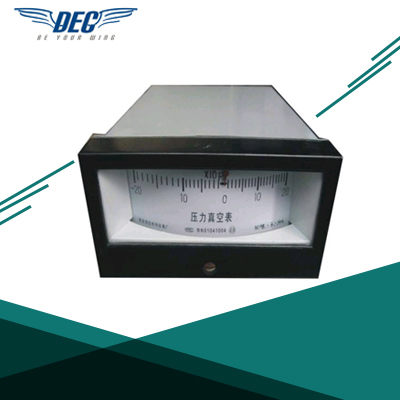

 YEJ-101型矩形膜盒压力表适用于锅炉通风设备对铜合金不起腐蚀作用的和中性、无爆炸危险的气体的微压和负压进行测量。

       YEJ-121型矩形膜盒压力表是适用于锅炉通风设备对铜合金不起腐蚀作用的和中性、无爆炸危险的气体的微压和负压进行测量并具有双二位调节(双线发讯)的作用,以实现位式调节或超限报警作用。
主要技术参数
精确度等级:2.5级
使用环境条件:-20~60℃(YEJ-121为0~50℃),相对湿度不大于85%,且震动和被测介质的急剧脉动应对仪表正常工作无明显影响
电气指标:(YEJ-121型)
设定误差:小于全量程的2.5%
位式输出接点容量:交流无感负载3A 220V
工作电源: AC220V
消耗电源:小于5W
压力接口:Φ8(配用内径Φ6软管)

测量范围 Meaduring range (Pa)

压力Pressure
真空Vacuum
压力真空(联程)
Pressure vacuum? (linkage)
0~160
-160~0
-80~+80
0~250
-250~0
-120~+120
0~400
-400~0
-200~+200
0~600
-600~0
-300~+300
0~1000
-1000~0
-500~+500
0~1600
-1600~0
-800~+800
0~2500
-2500~0
-1200~+1200
0~4000
-4000~0
-2000~+2000
0~6000
-6000~0
-3000~+3000
0~10000
-10000~0
-5000~+5000
0~16000
-16000~0
-8000~+8000
0~25000
-25000~0
-12000~+12000
0~40000
-40000~0
-20000~+20000
0~60000
-60000~0
-30000~+30000

外形尺寸(单位:mm) 接线端子图(YEJ-121)
