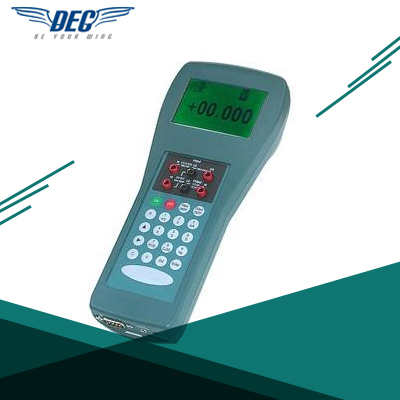

一.DEC-XZJ-ZH综合仪表校验仿真仪的详细资料：
|
|
|
|
|
|
测量参数 |
量程 |
分辨率 |
准确度 （％F·S） |
输入 阻抗 |
|
电压 |
V |
0~50．000 |
1mV |
0．01 |
1MΩ |
|
mV |
0~±99.999 |
1μV |
0．01 |
10Ω |
|
电流（mA） |
0~±25.000 |
1μA |
0．01 |
100Ω |
|
电阻（Ω） |
0~9999 |
0．01Ω |
0．01 |
|
|
频率（Hz） |
0~100K |
0．01Hz |
0．01 |
10 kΩ |
|
热电偶（℃） |
B |
0~1600 |
0．1℃ |
2．0℃ |
10Ω |
|
R |
0~1600 |
0．1℃ |
2．0℃ |
10Ω |
|
S |
0~1600 |
0．1℃ |
2．0℃ |
10Ω |
|
N |
0~1100 |
0．1℃ |
0．5℃ |
10Ω |
|
K |
0~1100 |
0．1℃ |
0．5℃ |
10Ω |
|
E |
0~1100 |
0．1℃ |
0．5℃ |
10Ω |
|
J |
0~1100 |
0．1℃ |
0．5℃ |
10Ω |
|
T |
0~1100 |
0．1℃ |
0．5℃ |
10Ω |
|
热电阻（℃） |
Pt100 |
-200~800 |
0．1℃ |
0．2℃ |
|
|
Pt10 |
-200~800 |
0．1℃ |
0．2℃ |
|
|
Cu100 |
-50~150 |
0．1℃ |
0．5℃ |
|
|
Cu55 |
-50~150 |
0．1℃ |
0．5℃ |
|
|
|
|
|
|
|
|
|
|
|
仿真输出（DEC-XZJ-ZH）
二.产品参数
|
输出参数 |
量程 |
分辨率 |
准确度（％F·S） |
负载 |
|
电压 |
V |
0~±99.9999 |
0.1mV |
0．01 |
200Ω（min） |
|
mV |
0~±99.9999 |
1mV |
0．01 |
200Ω（min） |
|
电流（mA） |
0~±25.000 |
1μA |
0．01 |
20Ω） |
|
电阻（Ω） |
0~999.99 |
0．01Ω |
0．01 |
|
|
频率（Hz） |
0~80K |
0．01 Hz |
|
10KΩ |
|
直流电源（V） |
24 |
|
0．5 |
200mA（max） |
|
热电偶（℃） |
B |
0~1600 |
0．1℃ |
2．0℃ |
200Ω（min） |
|
R |
0~1600 |
0．1℃ |
2．0℃ |
200Ω（min） |
|
S |
0~1600 |
0．1℃ |
2．0℃ |
200Ω（min） |
|
N |
0~1100 |
0．1℃ |
0．5℃ |
200Ω（min） |
|
K |
0~1100 |
0．1℃ |
0．5℃ |
200Ω（min） |
|
E |
0~1100 |
0．1℃ |
0．5℃ |
200Ω（min） |
|
J |
0~1100 |
0．1℃ |
0．5℃ |
200Ω（min） |
|
T |
0~1100 |
0．1℃ |
0．5℃ |
200Ω（min） |
|
热电阻（℃） |
Pt100 |
-200~800 |
0．1℃ |
0．2℃ |
R×1<10V 50（μA）<1<10（mA） |
|
Pt10 |
-200~800 |
0．1℃ |
0．2℃ |
R×1<10V 50（μA）<1<10（mA） |
|
Cu100 |
-50~150 |
0．1℃ |
0．5℃ |
R×1<10V 50（μA）<1<10（mA） |
|
Cu50 |
-50~150 |
0．1℃ |
0．5℃ |
R×1<10V 50（μA）<1<10（mA） |
|
|
|
|
|
|
|
|
|
测量和输出电压、电流、电阻
|
功能 |
量程 |
分辩率 |
准确度（读数+满量程） |
|
测量 |
电压 |
0~100mV |
0.001mV |
0.010%+0.005% |
|
电压 |
0~5V |
0.0001V |
0.015%+0.004% |
|
自动量程 |
5~50V |
0.001V |
0.015%+0.005% |
|
电流 |
0~30m V |
0.001mA |
0.010%+0.005% |
|
电阻 |
0~400Ω |
0.01Ω |
0.015%+0.005% |
|
输出 |
电压 |
0~100mV |
0.001mV |
0.015%+0.005% |
|
电压 |
0~10V |
0.0001V |
0.010%+0.003% |
|
电流 |
0~25mA |
0.001mV |
0.010%+0.005% |
|
电阻 |
10~410Ω |
0.01Ω |
0.015%+0.005% |
回路电源：24V±10%zui大电流30mA 温度影响：（0.0003%读数+0.0001%f.s）/℃，从-10℃到15℃及28℃到50℃。 测量量程输入阻抗：电压档2MΩ；电流档20Ω。 输出量程负载特性： 输出电流：Rl≤500Ω@20Ma;RL≤1KΩ@10mA。 输出电压：IL≤5mA。 测量值数学运算和热电偶、热电阻查表(此项为校验该仪器指令,用户禁用) 在校准不允许，即不进入校准状态，选择测量量程后。按“8/CALIB”键，可都进行当前显示值的数学运算。 当前显示值为X，运算后的显示值为Y 运算表达式：Y=Ax+b 当a和b值输入有效后，屏幕出现“x“图标，显示值即为运算后的数值。 如测量“4~20mA“信号，想要运算为”0~100.00Kpa“则输入a=6.25;b=25。 在热电偶和热电阻测量时，输入a=0;b=想要查表的电动势值或电阻值，结果即显示输入电动势值或电阻值对应的温度值。在测量热电偶状态下，冷端补偿设定同样有效。当冷端补偿设定为0时，即对应ITS—90分度表。 取消数学运算功能，按“8/CALIB”键，不输入数据，按“ENTER”键跳过，“X”图标消失，返回正常状态。 测量 在开机状态下下，按“测量”键，屏幕显示如下图所示测量量程选择菜单，用“Λ”、“Ⅴ”键选择测量量程，当光标停留在量程时按“ENTER”键确认，仪器即进入下一选择测量状态用“Λ”、“Ⅴ”键选择测量量程选好要测量量程后按“ENTER”键。按“CLEAR”退出选择测量量程，返回待机状态。 三.产品功能特点 1．测量和输出电压、电流、电阻、热电偶、热电阻信号，测量和输出同时使用，且测量、输出互相隔离。 2．按键控制任意步阶输出功能，更方便检查线性，比传统旋钮式更节省时间。 3．提供变送器24V电源，直接在回路中测量电流，更方便检测二线制变送器，还具有模拟变送器输出功能。 4．八种热电偶、三种热电阻具有ITS-90标准分度表对应显示，外接或内置测温传感器为热电偶提供冷端温度补偿，或选用手动冷端温度补偿功能。 5．在宽温范围同样保证高精度，满五位显示。大屏幕液晶、带背光，中文智能菜单，参数显示更，更易使用。 6．采用面板校准技术，无需打开仪器机箱，可使仪器更容易溯源至上一级标准。 7．电源节电管理，使用时间更长，欠电自动关机。 |
