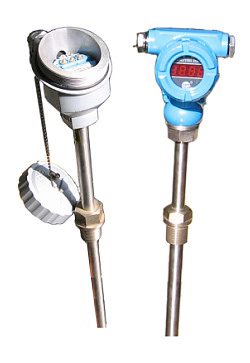

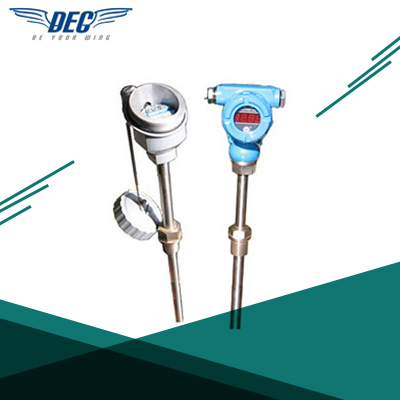

DEC-SBW一体化温度变送器



一.产品概述
    DEC-SBW 系列一体化温度变送器是温度传感器与变送器的结合,以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等,实现对温度的测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品,是集散系统、数字总线系统的可选产品。

二.产品特点
超小型(模块φ44×18 )一体化,通用性强
二线制 4~20mA DC 输出。传输距离远,抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高,长期稳定性好。
温度模块内部采用环氧树脂浇注工艺,适应于各种恶劣和危险场所使用。
一体化设计,结构简单合理,可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
采用热电偶温变,可免用补偿导线,降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时,变送器和现场显示仪表可采用分离(隔离)式安装
防爆等级: dIIBT4 、 dIIBT5 。
防护等级: IP54

三.产品技术指标

类 别 DEC-SBW 模块式温变 DEC-SBW 一体化温变
准 确 度 0.2%F.S 0.5%F.S
输 入 热电偶: B 、 S 、 T 、 K 、 J
热电阻: Pt100 、 Pt10 、 Cu100 、 Cu50
输 出 二线制 4-20mA DC
使用温度 -25-85 ℃ (一体化 LCD 表头时 0-60 ℃ )
温度影响 ≤0.05%/ ℃
湿 度 5-95%RH
现场显示 3 1/2LED 3 1/2LCD 0-100% 等分刻度
显示精度 数字式: 0.5 级 指针式: 2.0 级
负载能力 < 600 Ω (额定负载 250 Ω )
外形尺寸 44×18 70 ×100(中继器)


四.选型方法

型号

类别 感温元件
材料
现场显示 安装固定
方式
接线
盒形式
保护
管直径
隔爆标志 内芯结构 保护管特征 说 明
DEC-SBW                   温度变送器
  R                 热电偶
Z                 热电阻
  M               镍铬硅-镍铬{ N }
N               镍铬-镍硅 { K }
E               镍铬-铜镍 { E }
F               铁-铜镍{ J }
C               铜-铜镍{ T }
P               铂 {Pt100}
C               铜 {Cu50}
  Y             现场液晶显示
  1           无固定装置
2           固定螺纹
3           活动法兰
4           固定法兰
5           活络管接头式
6           固定螺纹锥形式
7           直形管接头式
8           固定螺纹管接头式
9           活动螺纹管接头式
  2         防喷式
3         防水式
4         防爆式
  0       Ф16
1       Ф12
2       Ф16高铝质管
3       Ф20高铝质管
  B     隔爆
    普通元件
K   铠装元件
  F 防腐型
N 耐磨型
DEC-SBW R N Y 2 4 0 B K F 典型型号选型
