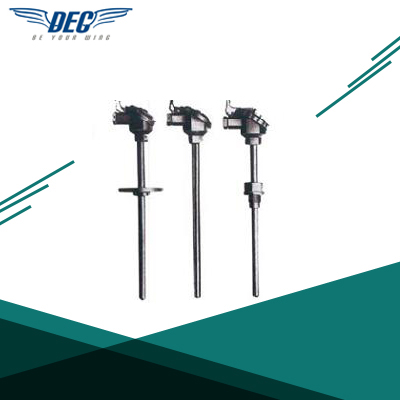

防爆热电阻
- 咨询热线：0517-86983131
-
江苏德川仪表科技有限公司
专业仪器仪表生产厂家
-
全国服务热线：
0517-86983131
专业仪器仪表生产厂家
0517-86983131
一.产品概述
防爆型热电阻作为温度测量和控制的传感器与显示仪表配套，以直接测量和控制过程中的气体、液体和蒸汽的温度。的化工专用防爆型热电阻、防爆型热电偶产品防爆性能按国家颁布的“爆炸性环境用防爆电器设备”标准设计制造，热电特性符合国际IEC标准，并经国家仪器仪表防爆安全监督站测试合格.防爆热电偶 ，防爆型热电阻的结构、原理与装配方式基本相同，主要区别是隔爆产品接线盒（外壳）在设计上采用高强度铝合金压铸而成，并具有足够的内部空间，壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散--传爆.只要用户严格遵守产品使用规则,防爆热电阻产品就能达到可靠的防爆效果。
二.特点：
压簧式感温元件，抗振性能好；
度高；
毋须补偿导线，节省费用；
进口薄膜电阻元件，性能可靠稳定。
三.工作原理：
防爆热电阻是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花，电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。
四.主要技术参数：
产品执行标准
IEC751 JB/T18622-1997 JB/T8623-1997 JB/T5518-91
常温绝缘电阻
防爆型热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻›100MΩ。
测量范围及允差
| 型号 | 分度号 | 测温范围 | 精度等级 | 允许误差 |
| WZP | Pt100 | -200-+500 | A级 | ±(0.15+0.002) ltl |
| B级 | ±(0.30+0.005) ltl | |||
| WZC | Cu50 Cu100 | -50-+100 | --- | ±(0.30+0.005) ltl |
五.型号命名方式
|
W |
温度仪表 |
|||||||
|
| |
Z |
热电阻 |
||||||
|
| |
感温元件材料 分度号 |
|||||||
|
P |
铂 Pt100 |
|||||||
|
| |
偶丝对数 |
|||||||
|
无 |
单支 |
|||||||
|
| |
安装固定形式 |
|||||||
|
1 |
无固定装置 |
|||||||
|
| |
接线盒形式 |
|||||||
|
4 |
防爆式 |
|||||||
|
| |
保护管直径 |
|||||||
|
0 |
Φ16 |
|||||||
|
| |
工作端形式 |
|||||||
|
G |
变截面 |
|||||||
|
| |
||||||||
|
W |
Z |
P |
2 - |
2 |
4 |
0 |
G |
典型型号示例 |
选型须知
1）型号
2）分度号
3）防爆等级
4）精度等级
5）安装固定形式
6）保护管材质
7）长度或插入深度
例A：防爆热电阻，Pt100型，固定螺纹M27×2，防爆等级dⅡBT4级，保护管316，插入深度300mm。型号为WZP-240，Pt100，dⅡBT4 ，螺纹M27×2，保护管316，L=450×300mm。
咨询：防爆热电阻
