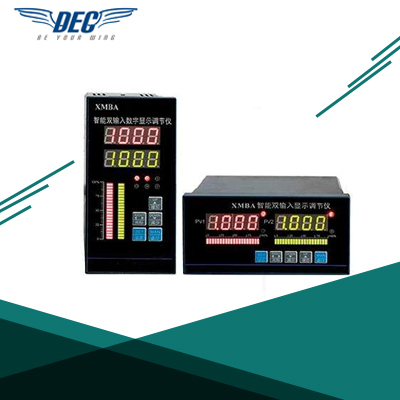

XMBA-9000智能双输入显示调节仪
- 咨询热线：0517-86983131
-
江苏德川仪表科技有限公司
专业仪器仪表生产厂家
-
全国服务热线：
0517-86983131
专业仪器仪表生产厂家
0517-86983131
XMBA-9000智能双输入显示调节仪功能
1、双输入信号种类：相同电偶、相同电阻、相同电流电压、电阻和电流或电压。
2、可分别设置主、副输入的显示量程、小数点位数及迁移量。
3、开关量控制任意分配给主输入与副输入，或主、副输入之间的运算值。
4、主、副输入可进行加减除等运算。
5、 5 个开关量输出，一个为输入部分的断线报警，4 个为位式控制或可编程双定时器，计数器或可编程智能声光报警。四个设定值可独立设置参数及滞后区间。
|
显示方式
|
指示内容
|
|
双屏显示
|
上屏显示主输入值，下屏显示副输入值。
|
|
三屏显示
|
上、中屏分别显示主、副输入值，下屏显示主和副输入相加或相减运算值。
|
|
单屏双光柱
|
单屏显示主或副输入值（用▲键切换）。
双光柱分别显示主和副输入值的% |
|
双屏单光柱
|
上、下屏分别显示主、副输入值。
单光柱显示主或副输入值的%（用键切换） |
|
双屏双光柱
|
双屏分别显示主、副输入值
双光柱分别显示主、副输入值的% |
|
XMBA
|
□□□□□□□□□□
|
说 明
|
|||||||||
|
设计序号
|
7
|
|
9000系列双输入仪表
|
||||||||
|
显示方式
|
1
2
3
4
5
6
7
8
|
|
单屏显示
双屏显示
单屏＋单光柱
单屏＋双光柱
双屏＋单光柱
双屏＋双光柱
三屏显示
显示为开方加小信号切除（订货注明）
|
||||||||
|
输入方式
|
1
2
3
4
|
|
主副输入同为热电偶（K、E、S、B、J、T、R、N）
主副输入同为热电阻（Pt100、Cu100、Cu50、BA1、BA2、G）
主副输入同为电流或电压（0～10mA、4～20 mA、0～20mV、
0～75 mV、0～200 mV、0～5V、1～5V）
主输入为Pt100，副输入为电流或电压（订货注明）
|
||||||||
|
控制输出
及调节方式
（开关量
输出）
|
0
1
2
3
4
|
|
无继电器输出
1个继电器（任意分配给主输入或副输入或主副之间运算值）
2个继电器（任意分配给主输入或副输入或主副之间运算值）
3个继电器（任意分配给主输入或副输入或主副之间运算值）
4个继电器（任意分配给主输入或副输入或主副之间运算值）
|
||||||||
|
附加功能
|
0
1
|
|
无附加功能
带有断偶、断阻、断线后状态输出
|
||||||||
|
外形尺寸
|
H
V
F
Q
|
|
横式160*80 开孔152*76
竖式80*160 开孔76*152
方式96*96 开孔92*92
方式72*72 开孔68*68
|
||||||||
|
变送输出
|
A
B
C
D
E
F
|
|
主输入或副输入可独立变送输出
（主输入±副输入）×（Lup-Ldo) （主输入±副输入）×（Lup-Ldo)+显示位移+PFS 主输入与副输入的运算值输出 主输入与副输入均独立变送输出特 殊要求变送输出 |
||||||||
|
供外24V
直流电源
|
P
|
|
缺省为无24V直流电源输出
带24V直流电源输出（可做二线制变送器电源） |
||||||||
|
通讯接口
|
T
|
|
缺省为不带通讯接口
带RS485或RS232通讯接口 |
||||||||
|
供电电源
|
K
W
|
缺省为220V.AC
开关电源85～260VAC 开关电源18～36VDC或18～36VAC |
|||||||||
