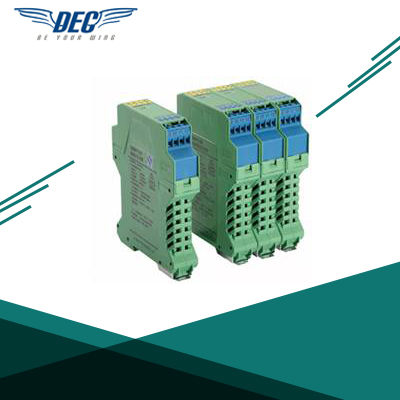

一.CMLP2020DWK 通用型智能温度变送器性能简介:
输入单路或双路热电偶、热电阻信号，变送输出隔离的单路或双路线性的电流或电压信号，并提高输入、输出、电源之间的电气隔离性能。

二.技术特点:
本产品采用了先进的数字化技术，具备了传统模拟仪表所不具备的多项先进性能，在对高、低频干扰信号的抑制方面均有着优异表现，即使在大功率变频控制系统中依然能够可靠应用，同时，数字化技术的应用克服了传统温度变送器线性差的缺点，内部采用数字化调校、无零点及满度电位器、自动动态校准零点、温度漂移自动补偿等诸多先进技术，并符合IEC61000-4-4：1995中所规定的第四类（恶劣工业现场）环境对产品的抗电磁干扰要求，这一系列技术的应用使产品的稳定性和可靠性获得科学的保证。

三.产品适用性:
可以在单元组合仪表及DCS、PLC等系统配套使用，在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

四.通用型智能温度变送器技术参数:
系统传输准确度：±0.2%×F•S(可订制±0.1%)

温度漂移：35ppm/℃

冷端温度补偿准确度：±1℃（预热时间30分钟）

测量热电阻允许的引线电阻：≤15Ω

输出允许外接的负载阻抗：
4-20mA输出时0~300Ω；0-10mA输出时0~600Ω，
0(1)-5V：≥500KΩ； 0-10V:≥1MΩ
需要更大的负载能力请在订货时说明。

通用型智能温度变送器供电电源：
AC 95~265V
DC 20~32V

输入功率：
0.9~1.8W(与型号有关，详见产品手册附录中关于输入功率的计算方法)

输入信号断线时的输出状态:
输出状态有跟随方式、报警方式两种状态可设置。

五.温度变送器选型:

选型说明:
1.输入信号类型
热电偶：K、E、S、B、J、R、N、T
热电阻：Pt100、Cu100、Cu50、BA1、BA2
其它输入、输出类型另行特殊订制；
2.单通道产品zui多可以有两路输出，双通道产品每通道只能对应一路输出。
3.双通道产品输入信号如需不同，请与本公司联系特殊订货；
4.含通讯、报警产品仅单输入，并且zui多只有一路模拟信号输出。

通用型智能温度变送器面板指示:
PWR：电源指示灯(绿色)；
ALM：输入信号报警指示灯(红色)；
正常工作状态时该指示灯不亮；
输入信号故障时闪烁；
输入信号超量程时长亮。

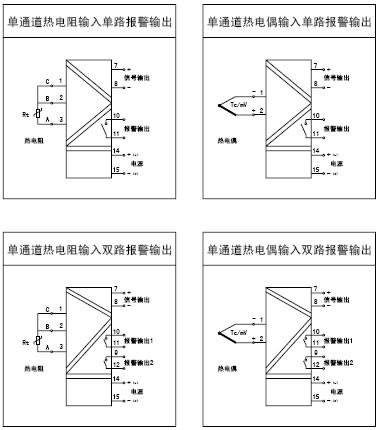

接 线 图:
单输入仪表接线图
宽×高×深(12.8×100×115mm)

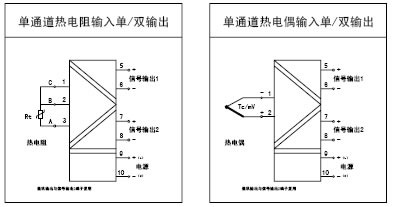

温度变送器单输入仪表接线图
宽×高×深(18×100×115mm)

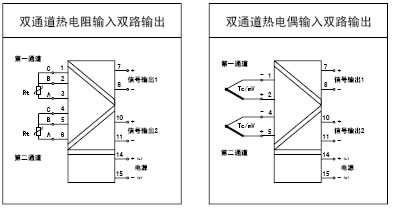

温度变送器双通道双输出仪表接线图
宽×高×深(18×100×18mm)

通用型智能温度变送器说明：
1.仪表供电形式有直流和交流，请注意区分！220V供电
产品的电源线接入图中电源端子L、N之间，L接相线，
N接零线。
2.如接地线可靠接地，可确保本产品符合IEC61000-4-4：1995中第三类工业现场环境对抗电磁干扰的要求，如不接地线则会降低该项指标，但仍然可保证符合第二类以下的工业现场环境的应用，这已适用于绝大部分的工业现场。

六.校   准:
本产品采用智能化数字化设计，可长期保证准确度在本手册规定范围之内。如需校准请选配本公司提供的专用手持式中文编程器进行操作。
