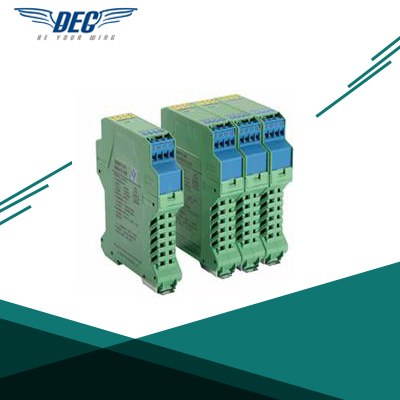

一.DEC-XH 智能信号隔离器性能简介:

输入单通道或双通道电流或电压信号,变送输出隔离的单路或双路电流或电压信号,并提高输入、输出、电源之间的电气隔离性能。

二.信号隔离器技术特点:
本产品采用了先进的数字技术,具备了传统模拟隔离器所不具备的多项先进性能,在对高、低频干扰信号的抑制方面均有着优异表现,即使在大功率控制系统中依然能够可靠应用,内部采用数字化调校、无零点及满度电位器、自动动态校准零点、温度漂移自动补偿等诸多先进技术,并符合IEC61000-4-4:1995中所规定的第四类(恶劣工业现场)环境对产品的抗电磁干扰要求,这一系列技术的应用使产品的稳定性及可靠性获得科学的保证。


三.隔离器适用性:
可与单元组合仪表及DCS,PLC等系统配套使用,在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

隔离器技术参数:
隔离器系统传输准确度:±0.1%×F•S

隔离器温度飘移:±0.0035%×F•S/℃(35ppm/℃)

输入阻抗:电流:≤60Ω;电压:≥500KΩ

电流输出允许外接的负载阻抗:
4-20mA输出时0~300Ω;0-10mA输出时0~600Ω,
0(1)-5V:≥500KΩ; 0-10V:≥1MΩ
需要更大的负载能力请在订货时说明。

隔离器供电电源:AC 95~265V
               DC 20~32V

输入功率:0.9~1.8W(与型号有关,详见产品手册附录中关于输入功率的计算方法)


隔离器输入信号断线时的输出状态:
隔离器输出状态有跟随方式、报警方式两种状态可设置

四.隔离器选型:

型        号

说    明

DEC-XH

×

×

×

×

×

智能型信号隔离器

输入通道











缺省单通道(宽度12.8mm)

D









双输入通道(宽度18mm)

输入信号

1









4-20mA

2









1-5V

3









0-10mA

3A









-10-10mA

4









0-5V

4A









-5-5V

5









0-10V

5A









-10-10V

6









0-20mA

6A









-20-20mA

第一路输出

1







4-20mA

2







1-5V

3







0-10mA

3A







-10-10mA

4







0-5V

4A







-5-5V

5







0-10V

5A







-10-10V

6







0-20mA

6A







-20-20mA

第二路输出







缺省为无第二输出

1





4-20mA

2





1-5V

3





0-10mA

4





0-5V

5





0-10V

6





0-20mA

通讯、报警功能





缺省为无通讯功能

T1



RS 485通讯

T2



RS 232通讯

A1



报警继电器输出(仅单输出)

A2



报警继电器输出(双输出)

供电方式



缺省为交流220V

D

直流24V



五.通用型智能隔离器选型说明:
1.单通道产品zui多可以有两路输出;双通道产品每路只能对应一路输出。
2.双通道产品输入信号如需不同,请与本公司联系订货.
3.含通讯产品仅单输入通道产品,并且zui多只有一路模拟信号输出。


隔离器面板指示:
PWR:电源指示灯(绿色);
ALM:输入信号报警指示灯(红色);
隔离器正常工作状态时该指示灯不亮;
隔离器输入信号故障时闪烁;输入信号超量程时长亮。


接 线 图:

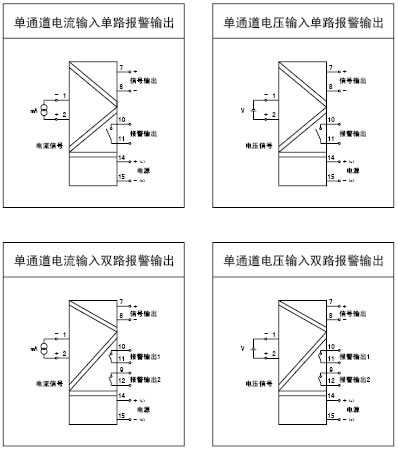

隔离器单输入仪表接线图
宽×高×深(12.8×100×115mm)
隔离器

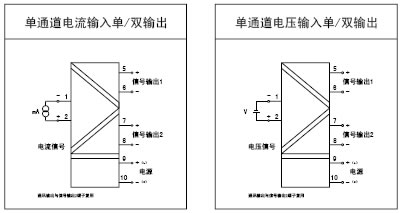

隔离器单输入仪表接线图
宽×高×深(18×100×115mm)
隔离器

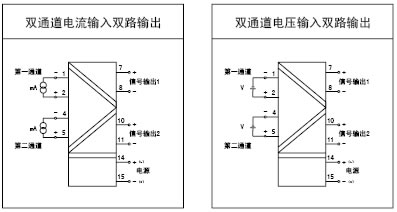

双通道双输出仪表接线图
宽×高×深(18×100×115mm)
隔离器


通用型智能隔离器说明:
 1. 仪表供电形式有直流和交流,请注意区分!220V供电
产品的电源线接入图中电源端子L、N之间,L接相线,N接零线。
2.如接地线可靠接地,可确保本产品符合IEC61000-4-4:1995中第三类工业现场环境对抗电磁干扰的要求,如不接地线则会降低该项指标,但仍然可保证符合第二类以下的工业现场环境的应用,这已适用于绝大部分的工业现场。


六.隔离器校准:
本隔离器采用智能化数字化设计,可长期保证准确度在本手册规定范围之内。如需校准请选配本公司提供的专用手持式中文编程器进行操作.隔离器.
