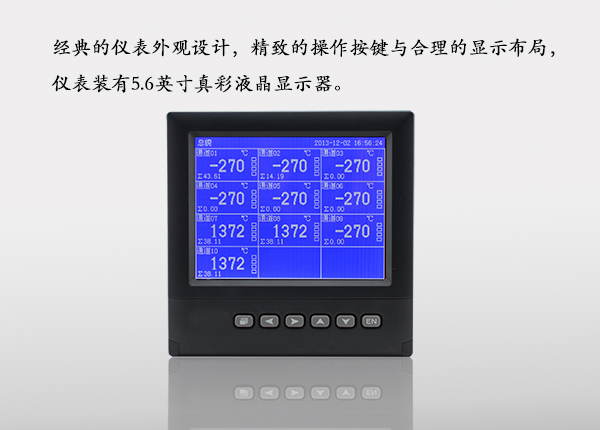

DEC-LLJLY-100 系列流量记录仪是一种高速高性能微处理器和5.6英寸单色液晶显示屏,对现场各种温度、压力、流量、电量等信号实现监测、控制和记录功能。

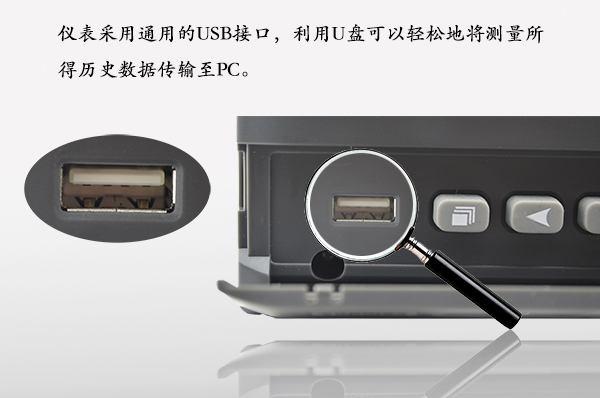

DEC-LLJLY-100 系列流量记录仪可自由组态输入标准电流、标准电压、热电偶、热电阻、频率等信号,可实现为传感器配电和继电器报警输出,并且可通过U盘或通讯方式与上位机进行数据交换。无纸记录仪本身具有实时数据显示画面、曲线显示画面以及棒图数据显示画面,同时,可以与微型打印机相连接,实现现场打印功能,与声光报警器连接,实现现场声光报警功能。



DEC-LLJLY-100 系列流量记录仪为信号输入,能够记录温度、温湿度、电流、电压、压力、流量、液位等现场所有信号。

DEC-LLJLY-100 系列流量记录仪目前主要应用在冶金、石油、化工、建材、造纸、食品、制药、热处理、水处理等各种工业现场,是替代传统记录仪的新一代经济实用型无纸记录仪。

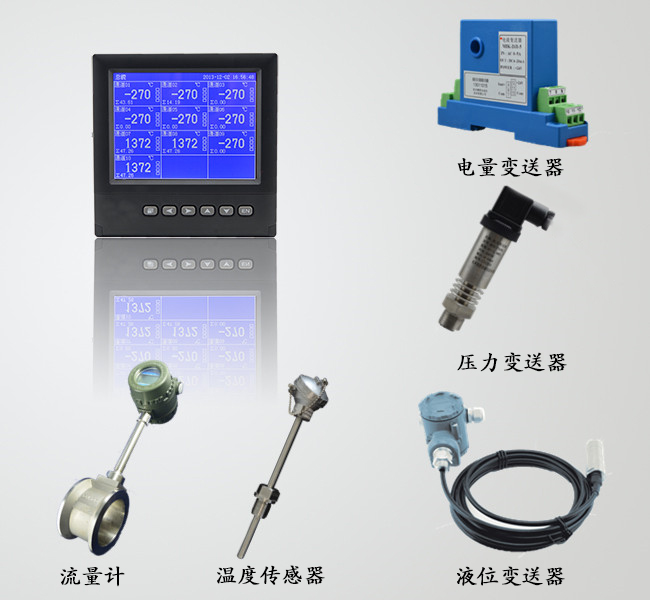

记录仪与现场仪表的配合使用:

1. 配流量计,实现测量和记录现场的流量信号。

2. 配压力变送器,实现测量和记录现场的压力信号。

3. 配温度传感器,实现测量和记录现场的温度信号。

4. 配电量变送器,实现测量和记录现场的电量信号。

5. 配液位变送器,实现测量和记录现场的液位信号。

6. 配温湿度变送器,实现测量和记录现场的温湿度信号。

7. ……

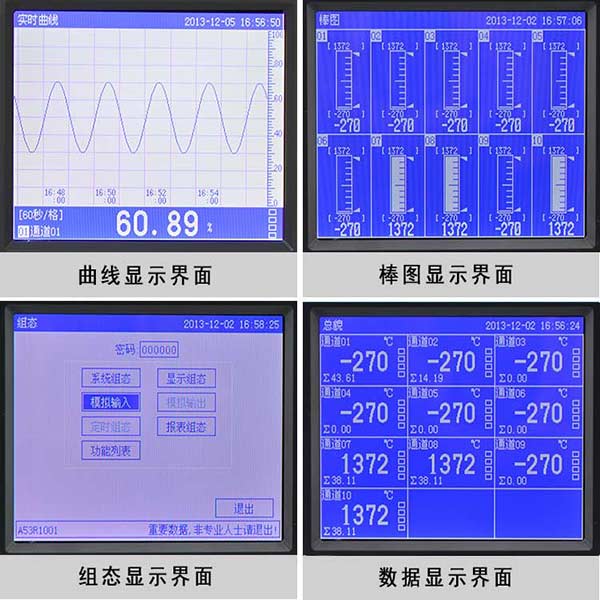

 仪表操作界面显示:

 上位机软件操作界面显示:



通 道 数

1~16路可选

输入信号

Ⅱ型标准信号:(0~10)mA、(0~5)V、0–20mV、0–100mV。

Ⅲ型标准信号:(4~20)mA、(1~5)V。

热电偶:B、E、J、K、S、T、R、N 、F1、F2、WRE。

热电阻:Pt100、Cu50、BA1、BA2。

精    度

±0.2%FS

输入阻抗

标准电流信号输入为250Ω。

其它信号输入为大于20MΩ。

隔    离

通道和地之间隔离电压大于500VAC,全隔离型,通道和通道之间隔离电压大于250VAC。

供    电

交流供电电压:(100~240)VAC;频率:(47~63)Hz;zui大功耗:30VA;

报警输出

250VAC,3A继电器常开触点

绝缘强度

电源对地绝缘强度大于1500 VAC,漏电流10mA,1分钟;

电源对外壳绝缘强度大于1500 VAC,漏电流10mA,1分钟。

看 门 狗

集成WATCHDOG芯片,保证主机长期可靠运行。

实时时钟

采用硬件实时时钟,掉电后由锂电池供电,zui大时钟误差±1分/月。

掉电保护

所有数据保存在FLASH存储器中,无需后备电池,确保所有历史数据及组态参数不会因掉电而丢失。

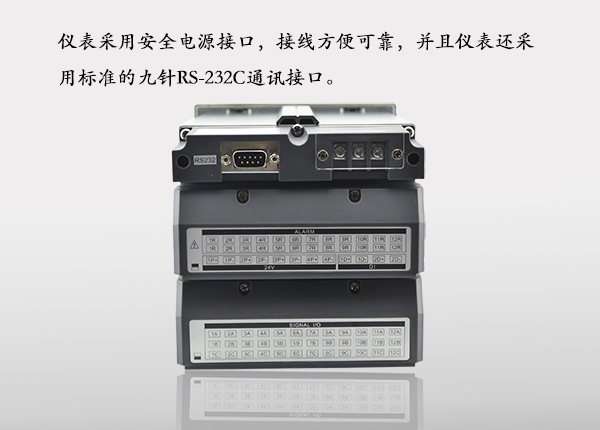

通讯接口

提供RS-485和RS-232C两种通讯接口供用户选择,但不能同时使用,其中RS-485串行总线与主机隔离

采样周期

1秒,即1秒对各通道采样1次

记    录

1秒、2秒、5秒、10秒、15秒、30秒、1分、2分、4分可设置

显    示

3英寸液晶显示屏

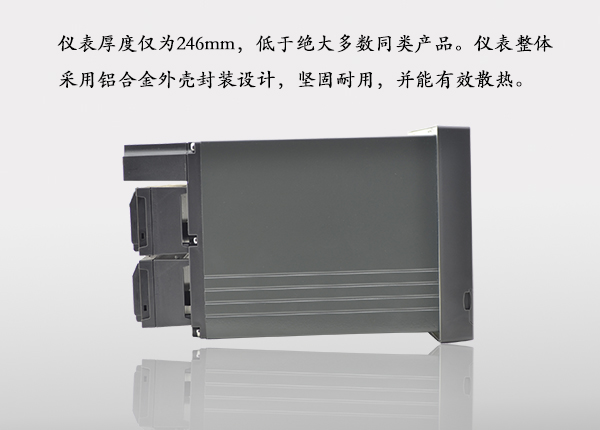

尺    寸

外型尺寸 144mm×144mm×220mm   开孔尺寸 138+1mm×138+1mM
