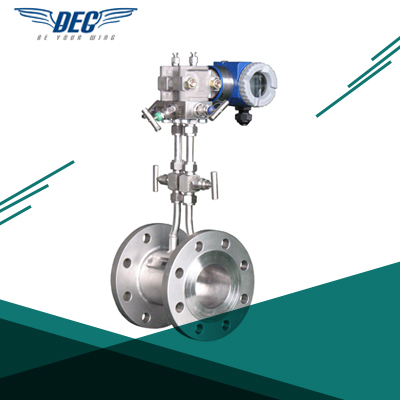

一体化孔板流量计

咨询热线：0517-86983131

跟此产品相关的产品

: 热式气体质量流量计

: 质量流量计

: 阿牛巴流量计

: 智能涡街流量计

产品详情
联系我们

DEC-LG 一体化孔板流量计是一种采用环室取压的孔板节流装置，是测量流量的差压发生装置。配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。

一、DEC-LG 孔板流量计的测量原理：

充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

一体化孔板流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该环室孔板采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。
二、DEC-LG 一体化孔板流量计的特点：
1.孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
2.孔板计算采用国际标准与加工
3.孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。
4.标准型节流装置无须实流校准，即可投用。
5.一体型孔板流量计安装更简单，无须引压管，可直接接差压变送器和压力变送器。

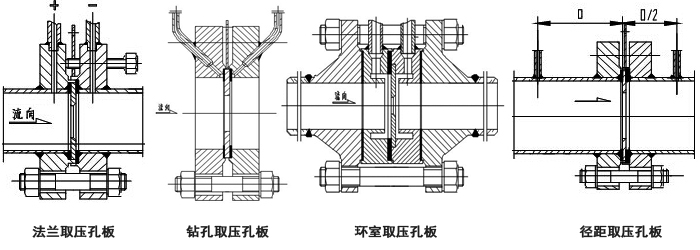

三、DEC-LG 一体化孔板流量计的取压方式：

1、环室取压标准孔板：
    属标准孔板。由于实现了环室取压，提高了测量精度，缩短了安装时所需zui小直线管段长度，可在各部门普遍应用。
2、角接单独钻孔取压标准孔板：
    属标准孔板。当管径在400毫米以上时,多采用此种形式。取压方式为法兰单独钻孔取压、圆形均压环取压或方形均压环取压。孔板形式可为带柄孔或非标准的圆缺孔板等。
3、法兰取压标准孔板：
    属标准孔板。它不论管道直径大小，其上、下游取压孔中心均位于距孔板两侧端面各式各1时(25.5mm)处，炼油系统普遍采用此种形式。
4、径距取压标准孔板：
    属标准孔板。取压方式为管道取压。上游取压孔中心位于孔板前面一倍管道内径处。下游取压孔中心位于距离孔板后端面为管内径之半的地方。
5、小口径孔板：
    属非标准孔板。用于测量10毫米至50毫米管径内流体的测量。
6、双重孔板：
    是由相互按一定距离安装在直管道中的两块标准孔板组成。依流束方向而言，前面的孔反称为辅孔板，后面的孔板称为主孔板。辅孔板的截面比m1大于主孔板的截面比m。两块孔板构成了类似带液壁的喷咀。它用于低雷诺数流体或高粘度的流量测量。
7、圆缺孔板：
    属非标准孔板，适用于脏污的、或有气泡析了的、或含有固体微粒的流体流量的测量，其测量精度较低。
8、锥形入口孔板：

属非标准孔板。圆形锥与中心线夹角呈45°，这种锥形入口孔板能适用于雷诺数很低的场合，但管道尺寸不得小于25毫米。

四、节流件上下游侧所要求的zui短直管段长度：

直

径

比

β≦

节流件上游阻流件形式和zui短直管段长度

上游zui短直

管段长度(包

括本表中所

有阻流件)

单个90°弯头或三通(流体仅从一个支管流出)

在同一个平面上的两个或多个90º弯头

在不同平面上的两个或多个90º弯头

渐缩管(在1.5D至3D的长度内由2D变为D)

渐扩管(在1D至2D的长度内由0.5D变为D)

球型阀

全开

全孔球阀或闸阀全开

0.20

0.25

0.30

0.35

0.40

0.45

0.50

0.55

0.60

0.65

0.70

0.75

0.80

10(6)

12(6)

14(7)

16(8)

18(9)

22(11)

18(14)

36(18)

46(23)

14(7)

16(8)

18(9)

20(10)

22(11)

26(13)

18(14)

32(16)

36(18)

42(21)

50(25)

34(17) 34(17)

34(17)

36(18) 36(18)

38(19)

40(20)

44(22)

48(24)

54(27)

62(31)

70(35)

80(40)

6(5)

8(5)

9(5)

11(6)

14(7)

22(11)

30(15)

16(8)

17(9)

18(9)

20(10)

22(11)

25(13)

30(15)

38(19)

54(27)

18(9)

18(9) 18(9) 18(9) 20(10) 20(10) 22(11)

24(12)

26(13)

28(14)

32(16)

36(18)

44(22)

12(6) 12(6) 12(6) 12(6) 12(6) 12(6) 12(6) 14(7) 14(7)

16(8) 20(10) 24(12) 30(15)

4(2)

5(2.5)

6(3)

7(3.5)

8(4)

8(4

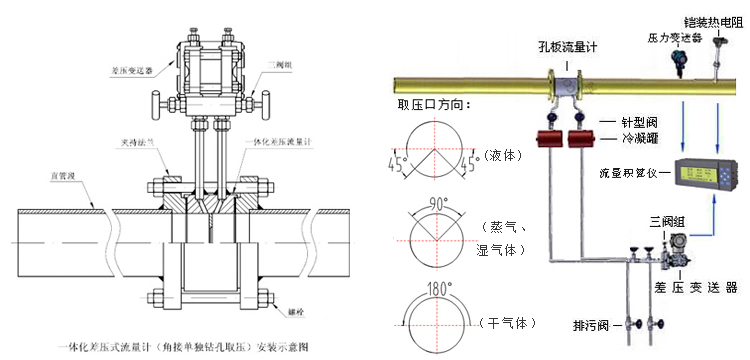

五、DEC-LG 孔板流量计安装示意图：

六、DEC-LG 孔板流量计选型表：

DEC-LG	节流装置
类型	K	孔板
	P	喷嘴
测量介质		Q	气体
		Z	蒸汽
		Y	液体
测量元件形式			2	＜200℃
			H	标准孔板(环室)
			Y	标准孔板(法兰)
			K	标准孔板(钻孔)
			S	双重孔板
			Q	圆缺孔板
			Z	锥形入口孔板
			R	1/4圆孔板
			P	偏心孔板
			N	整体(内藏)孔板
			X	楔形孔板
			B	标准喷嘴
			L	长径喷嘴
仪表口径				口口口（通径：DN10～1600mm）
公称压力(MPa)					1	PN1.0
					2	PN1.6
					3	PN2.5
					4	PN4.0
					5	PN6.3
					6	PN10
					7	PN16
流体温度						T1	80℃以下
						T2	250℃以下
						T3	550℃以下
口径							1	法兰碳钢，节流件304不锈钢
							4	法兰、节流件全304不锈钢
							6	法兰、节流件全316不锈钢
							T	其它材质（订货时说明）
安装附件								0	带可拆卸安装球阀
								1	带截止阀
								2	带冷凝罐
								3	带三阀组
								C	差压变送器
								X	流量积算仪
								B	温压补偿带温度与压力传感器
