一.产品概述：

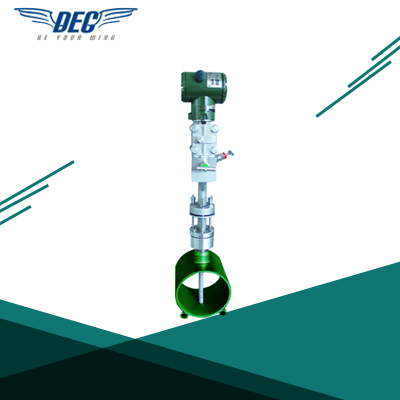

DEC-DRB 迪尔巴流量计 结构简单、装拆方便、压力损失小、使用及维护费用较低，在全球因经济迅猛发展而能源日益短缺的今天，是一种值得大力推广和使用的节能型经济流量计，特别是在管道大于200毫米口径的情况下，迪尔巴流量计所具有的优势更明显。 是目前国际上被公认为在流量一次源检测中精度高、重复性zui好、运行zui可靠的一种插入式流量仪表。故在电力、冶金、石化等行业中。

二.产品工作原理：

迪尔巴流量计 当流体流过探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压。根据伯努利方程原理，流体流过探头时速度加快，在探头后部产生一个低压分布区，低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空，并在探头的两侧出现旋涡。流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对探头的精度和性能起决定性作用。

三.产品应用领域：
DEC-DRB 迪尔巴流量计适用于多种介质测量：满管、单向流动的，单相的气体、蒸汽和粘度不大于10厘泊的液体，如：
1、电厂一、二次风测量 ；
2、高炉煤气测量；
3、乙烷、乙烯、天然气等测量；
4、煤气、氮气、氧气等测量；
5、压缩空气测量；
6、饱和蒸汽、高低压蒸汽测量；
7、自来水、循环水等测量防堵塞设计迪尔巴流量探头以其防堵设计，摆脱了阿牛巴等插入式流量探头易堵塞的弊端，使均速管流量探头的防堵水平达到了一定的高度。

四.探头的设计特点：
截面的探头能产生压力分布，固定的流体分离点；位于探头侧后两边、流体分离点之前的低压取压孔，可以生成稳定的差压信号，并且有效防堵。内部一体化结构能避免信号渗漏，提高探头结构强度，保持长期高精度。

五.产品用途和突出优点：
1、迪尔巴流量计适用于气体、液体和蒸汽的高精度流量测量。威力巴是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。迪尔巴流量计反映流体真实的流速，其精度达到± 1.0%，重复性达± 0.1%。

2、迪尔巴流量计的突出优点是：输出一个非常稳定、无脉动的差压信号探头高压取压孔不会被堵探头的前部形成高压区，压力略高于管道静压，阻止了颗粒进入。请注意：在探头的高压取压孔处流体的速度是零，没有物体会进入取压孔。开机时，流体在管道静压作用下，进入弯管，很快形成了压力平衡的状态。当压力平衡状态形成以后，流体在弯管进口处遇到高压，绕道而行，不再进入弯管中。

3、迪尔巴流量计的低压孔实现本质防堵一般情况下，灰尘、沙子和颗粒在涡街力的作用下，集中在探头的后部。这就是为什么秋天的树叶总是集中在背风的房子后面的原因。其它的探头由于低压取压孔取在探头尾部真空区，在涡街力的作用下，探头的低压取压孔很快地被涡流带来的杂质堵死。独特设计，使低压取压孔位于探头侧后两边，流体分离点和尾迹区的前部。这种设计从本质上防止了堵塞并且能产生一个非常稳定的低压信号。

六.产品主要技术参数：
1、适用压力：0～40MPa；
2、适用温度：-180～+550℃；
3、测量精度：±1%；
4、重复精度：±0.1%；
5、管道尺寸：DN38～DN10000圆管或方管；
6、量 程 比：大于10：1；
7、流量范围：测量上限和下限在探头强度和允许zui小差压内选择。

七.探头的优点：
1、可测量多种介质，应用范围广泛；
2、精度高、量程比大；
3、探头取压孔本质防堵；
4、测量信号稳定、波动小；
5、管道压损低；
6、安装费用低，基本免维护；
7、可以在线安装和检修。

八.迪尔巴流量计的特点：
1、稳定的信号：
迪尔巴流量计的低压取压孔位于探头侧后两边、流体与探头分离点之间，远离涡流波动区域。
2、长期高精度：
迪尔巴流量计能够保证精度的长期稳定，这是因为：
a、它不受磨损、污垢和油污的影响。
b、 结构上没有可移动部件。
c、设计上排除了堵塞现象的发生。在探头前部，高静压区围绕着探头，使高压取压孔不会被堵塞。zui重要的是，低压孔取在探头侧后两边，流体从表面斜掠而过，保护了低压孔不会被掠动，而其它的探头容易堵塞，因为它们的低压取压孔在杂质聚集的低压波动区域。

3、zui低的安装费用：
a、只需要进行几英寸的线条焊接，完成安装是非常简单和快捷的。
b、应用专用工具，可以实现带压在线安装。
c、全部的阀和各种仪器的接口只需进行简单的装配，需要非常低的装配费用。

4、非常低的运行费用：
a、它是一种非收缩节流的设计，作为一种插入式流量探头，迪尔巴流量计的运行费用是zui低的；
b、迪尔巴流量计只产生非常低的性压力损耗，典型的少于0.7KPa；
c、 一个孔板元件所产生的性压力损耗超过14KPa；
d、与孔板比较，能量损耗降低了95%。

5、连续工作的迪尔巴流量计从根本上杜绝了堵的可能，但是在以下情况下，迪尔巴流量计仍要注意防堵：
a、当引压管泄漏，探头高压平衡区遭到破坏，杂质中直径较小的颗粒就有可能进入取压孔。
b、当管道处于停产时，由于分子的布朗运动，颗粒小的杂质有可能进入取压孔。
c、系统频繁开停机，在高压区形成的瞬间，颗粒小的杂质有可能进入取压孔，日积月累，就有可能造成探头的堵塞。
d、介质中含有大量的焦油、藻类生物，或者含有纤维状的物质，也有可能造成探头的堵塞。

九.产品应用新技术：
独创的设计带阀门的接头迪尔巴流量计全新的设计理念提供一个全新的概念，在仪器的接头处内置仪表截止阀；
1、使安装和维护更加简单；
2、减少装配部件的数量，使硬件连接；
3、成本降低；

4、快捷的安装系统；
5、快捷插入和拔出；
6、密封驱动系统能够避免损坏元件；
7、能够分别应用于多个探头的安装；
8、全部安装不超过1 小时。

十.流量测量系统性能指标：
1、测量精度：± 1% 重复精度：± 0.1%；
2、适用压力：0～40MPa 适用温度：－ 180℃～＋ 550℃；
3、测量上限：取决于探头强度测量下限：取决于测量zui小差压要求；
4、量 程 比：大于10∶1；
5、适用管径：38mm～9,000mm 圆管、方管；
6、适用介质：满管、单向流动的、单向的气体、蒸汽和粘度不大于1 0 厘泊的液体；

使用范围及其广泛，它大量用于各种气体、液体和蒸汽的测量，以下为典型应用介质：

1、气体/液体/蒸汽；
2、天然气/冷却水/饱和蒸汽；
3、压缩空气/锅炉水/过热蒸汽；
4、燃气/除盐水；
5、气体碳氢化合物/液体碳氢化合物；
6、热空气/低温液体；
7、发生炉气体/导热液体。

十一.探头的应用选择：

1、M1螺纹连接经济实用型探头：

应用范围：可应用于常温常压下的空气、液体以及其它非危险气体、液体的流量测量；适用管径：38-1000mm；

2、M2螺纹连接反面支撑探头：

应用范围：当流量或管径较大时选用，为M1的加强型，特别适用于大管径气体的流量测量(如风量)；

适用管径：38-1600mm；

3、M3法兰连接探头：　　　　　

应用范围：特别适用于高温高压蒸汽、氧气等易燃易爆介质的流量测量，满足过程控制的前提下为了节约成本可选部分插入型 ； 适用管径：38-10000mm； 4、M4法兰连接反面支撑探头： 应用范围：特别适用于高温高压蒸汽、氧气等易燃易爆介质的流量测量，当满足过程控制的前提下介质的流量测量，当满足过程控制的前提下为了节约成本可选部分插入型 ； 适用管径：38-10000mm； 5、M5安全螺纹连接探头： 应用范围：M5探头在多次拆卸后仍能保证良好的密封性能，应用于温度≤300℃，压力≤3.0Mpa的空气等非易燃易爆气体或液体的流量 测量。特别适用于中低压蒸汽的流量测量。 适用管径：38-1600mm。 6、M6螺纹连接在线安装探头： 应用范围：M6螺纹连接在线安装型探头可以在不停产的情况下安装或拆卸，特别适合应用于无法停产安装的测点或介质很脏需定期检修的测点，如：高炉煤气等。在直管段足够长的测量场合，从节省设备投入考虑，可采用M61型非全管插入式在线安装探头。 适用管径：38-10000mm； M61非全管插入式在线安装探头； M62全管插入式在线安装探头； 选配项Ⅰ(当选项为M3/M4时需要该选项)。

十二.法兰等级：

ANSI 150# 标准碳钢或不锈钢法兰 S1150C/S、S2150C/S、 S3150C/S、 S4150C/S

ANSI 300# 标准碳钢或不锈钢法兰 S1300C/S、S2300C/S、 S3300C/S、 S4300C/S

ANSI 600# 标准碳钢或不锈钢法兰 S1600C/S、S2600C/S、 S3600C/S、 S4600C/S

选配项(根据用户需要选配) 球阀或闸阀： 1、BC 配碳钢球阀； 2、BS 配不锈钢球阀； 3、GC 配碳钢闸阀； 4、GS 配不锈钢闸阀。 配一次截止阀：

介质	流速	zui小差压
气体 液体 蒸汽	4.5m/s 0.6m/s 9.7m/s	0.025KPa 0.25KPa 0.38KPa

十三.迪尔巴流量计选型：

规格代码	说明
仪表种类	DEC-DRB	迪尔巴流量传感器
传感器探头类型	M1	螺纹连接(经济)探头
M2	螺纹连接反面支撑探头
M3	法兰连接探头
M4	法兰连接反面支撑探头
M5	安全螺纹连接(弹簧锁定)探头
M61	非安全插入式在线安装探头
M62	全关插入式在线安装探头
M7	特殊要求
传感器尺寸	S1	10#传感器(适用管径：18～150mm)
S2	20#传感器(适用管径：150～1000mm)
S3	30#传感器(适用管径：300～1600mm)
S4	特殊要求
管道尺寸	Y	圆管 外径/壁厚(mm)
F	方管 宽/高/壁厚(mm)
YC	内衬管道 外径/壁厚/内衬厚度(mm)
传感器材质	SL	316L不锈钢
SX	特殊要求
安装管道方向	H	水平方向
V	垂直方向
管道材质	CS	碳钢
SS	不锈钢
XX	特殊材质
接头方式	A	螺纹连接接头，侧面开口
B	螺纹连接接头，顶部卡偶
BV	内置截止阀门
C	焊接连接接头，侧面开口
D	焊接连接接头，顶部开口
DH	高温高压焊接连接接头，顶部开口
K	一体化接头(与差压变送器或流量转换器配套使用)
AT	内置温度传感器接头
